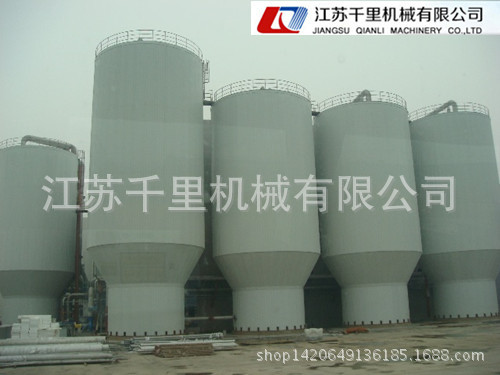

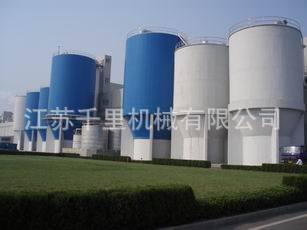

    造紙廠漿塔(短纖塔、白水塔)

    我公司專業制作造紙業各種:

    漿塔、白水塔,氧反應塔、氧脫噴放塔、精餾塔、D0漂白塔、篩后貯漿塔、E0P預反應塔、白水塔、損紙漿塔、高濃漿塔、氧漂白塔、酒精回收塔、E0P堿化塔、尾氣洗滌塔、漂白塔、未漂漿塔、D1漂白塔、Eop塔、氧脫木素反應塔、貯漿塔、LBKP卸料漿塔、NBKP卸料漿塔、卸料塔、氧化塔、萃取塔、凈化塔、干燥塔、98m3Eo預反應塔、甲醇、乙醇蒸餾裝置、EOP預反應器等。

     undefined

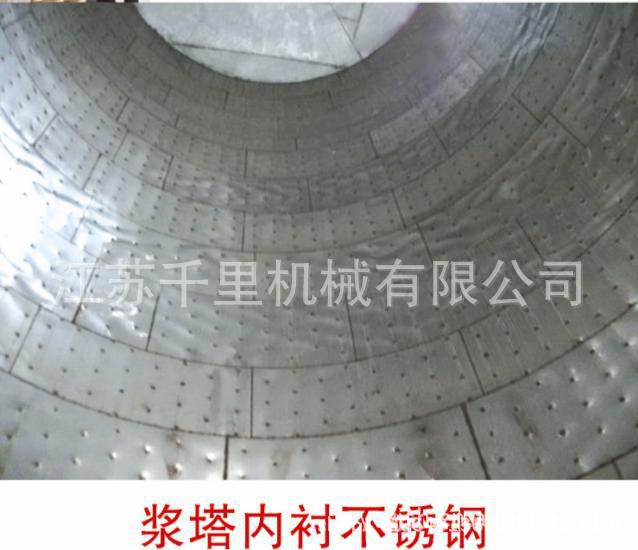

        為了節約資金,我們可以采用碳鋼板(δ=6~16mm)內襯316L不銹鋼板(δ=2mm)的制作工藝,施工采用現場下料、裝配和焊接,我們就施工中的一些關鍵問題和解決辦法歸納如下:



        為了漿塔錐體及以下部分采用正裝法進行,漿塔罐底的制作,利用汽車吊吊裝錐體及以下各帶板。待錐體及其以下部分制作完畢后,再利用內抱桿進行倒裝作業。這樣的施工方案既解決了漿塔位于車間內部施工空間小的問題,又為趕工期各部位交叉作業提供了安全保障。



    undefined

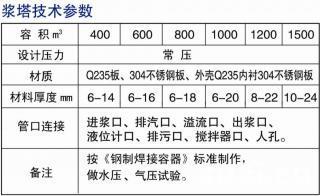

    可現場制作500m³、1000m³、2000m³、3000m³、4000m³的塔體,材質有304+Q235B襯板,價格低,質量好??梢再F廠買材料,我們出人工等!


    內存316L不銹鋼屬奧氏體不銹鋼,合金成分復雜且線膨脹系數大,可能出現晶間腐蝕、熱裂紋、薄板變形等問題。也有客戶選用復合板制作,但是復合板制作要求高,一般廠家在焊接過程中,經常會出現塔體變形,焊縫開裂等情況,所以,希望客戶在選擇制作的商家時,盡量選用具備壓力容器制作經驗和資質的單位進行操作!

    undefined





       焊接過程中,晶晶間腐蝕晶間腐蝕是奧氏體不銹鋼極危險的一種破壞形式,它的特點是腐蝕沿晶界深入金屬內部,并引起金屬性能和耐腐蝕性能下降。

    一、性能介紹:

       漿料漂白塔,是造紙行業常用的一種塔器設備,塔體采用圓柱式結構,塔體錐部是一定角度的椎體,錐體底部為出料螺旋裝置,一般情況下,漿料在重力作用下始終具有垂落運動的趨勢,所以螺旋的輸送長度設計很短也能做到很好地放漿,這就大幅降低了動力消耗,而且塔內漿料下降速度均一,確保了漂白性能,

    高濃漂白塔是用于磨木漿和其它漿種的高濃漿料(28%~32%)進行過氧化氫漂白反應的裝置。



    undefined




        高濃漂白塔是高濃紙漿的漂白反應裝置,本設備主要用于高濃氧化氫漂白。紙漿從塔頂進入漂塔,在塔體內停留一定時間后,從底部的出料螺旋排出。高濃過氧化氫漂白與中濃過氧化氫漂白相比,能更有效地提高紙漿白度,節省過氧化氫消耗、降低漂漿成本。





    二、技術特征

    參數
     DRT10
     DRT20
    DRT30
    公稱容積M3
    10
    20
    40
    生產能力T/D
    15-20
    50-70
    100-140
    漂白濃度%
    20-32
    28-32
    28-32
    漂白溫度℃
    65-70
    65-70
    65-70
    漂白時間h
    1.5-2
    2-3
    2-3
    進漿口mm
    200×130
    200×130
    200×130
    出漿口mm
    1224×530
    1680×632
    2235×632
    排氣口mm
    Dgl00
    Dg100
    Dgl00
    配用動力
    YCTl80-4A/4kw
    YCT200-4A/5.5kw
    YCT200-4B/7.5kw
    外形尺寸mm
    (長×寬×高)
    4880×2010×4740
    5860×2260×5750
    6420×2680×7100
    設備凈重kg
    3500
    5500
    10500
    工作重量kg
    15000
    25000
    35000

     undefined





    、結構簡介



    高濃漂白塔主要由塔體、尾斗、出料螺旋、傳動裝置等部分組成。

    1、塔體采用錐臺結構,以減少漿料搭橋的可能性。塔體由面板和框架焊接而成,與漿料接觸的面板采用防腐處理,外周的框架由立柱、槽鋼、角鋼圈焊接而成,均為普通碳鋼。

    2、尾斗是漂白塔的出料部分,與塔體法蘭相聯,尾斗頂部設有頂蓋,打開頂蓋可觀察漂塔的出漿情況。

    3、出料螺旋用于漂白塔的排料,裝在塔體底部,由二至四根平行排列的螺旋組成,螺旋同速旋轉,將漿料推出塔體。為使紙漿在塔體內停留時間基本一致,下料均勻,出料螺旋采用不等螺距、等外徑、等芯軸的結構形式。

    4、傳動裝置由電磁調速電機、三角帶、減速機、聯軸器組成。傳動裝置先帶動一根出料螺旋旋轉,再通過等徑齒輪帶動其余出料螺旋旋轉。



    undefined



    四、安裝與調試

    1、漂白塔可在制造廠整體焊接出廠,也可根據實際情況分段制造,現場焊接,現場焊接時須保持內表面平整。

    2、漂白塔安裝后,塔底的出料螺旋應轉動靈活,相鄰兩螺旋葉片之間互相錯位半個螺距。

    3、螺旋軸維修時須從傳動側抽出或推入,·因此傳動側需留足夠的安裝維修空間。

    4、漂白塔安裝后應對塔體進行保溫處理,保溫層材料與厚度由工藝設計確定。

    5、設備空車試運轉前先清理漂塔內部,確保設備內無雜物后再啟動出料螺旋,進行空車試運轉,試運轉時出料螺旋轉動應輕快、靈活。

    6、漂白塔使用時先啟動高濃混合器,將高濃紙漿送入漂白塔,待最初進入漂白塔內的漿料停留時間達到所漂白時間后,啟動出料螺旋,向外排料。停機時先停止進漿,排空漂白塔內紙漿后,再停止螺旋軸運轉。



    五、維護與保養

    1、檢查設備運轉情況,及時排除不正常因素。

    2、檢查設備潤滑情況,定期向出料螺旋的兩端軸承加入潤滑脂。

    3、每半月一次,每半年徹底更換潤滑劑。
